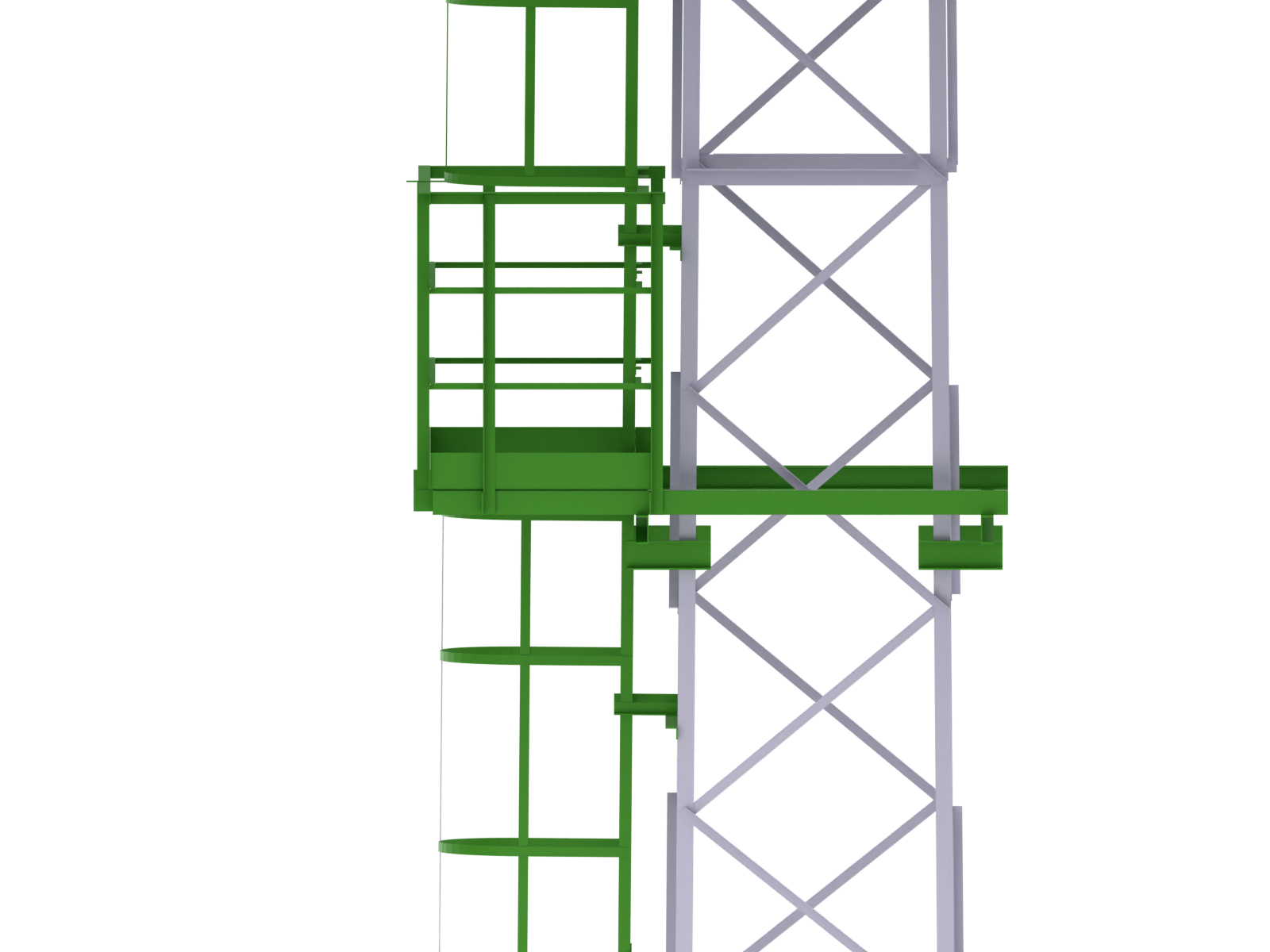

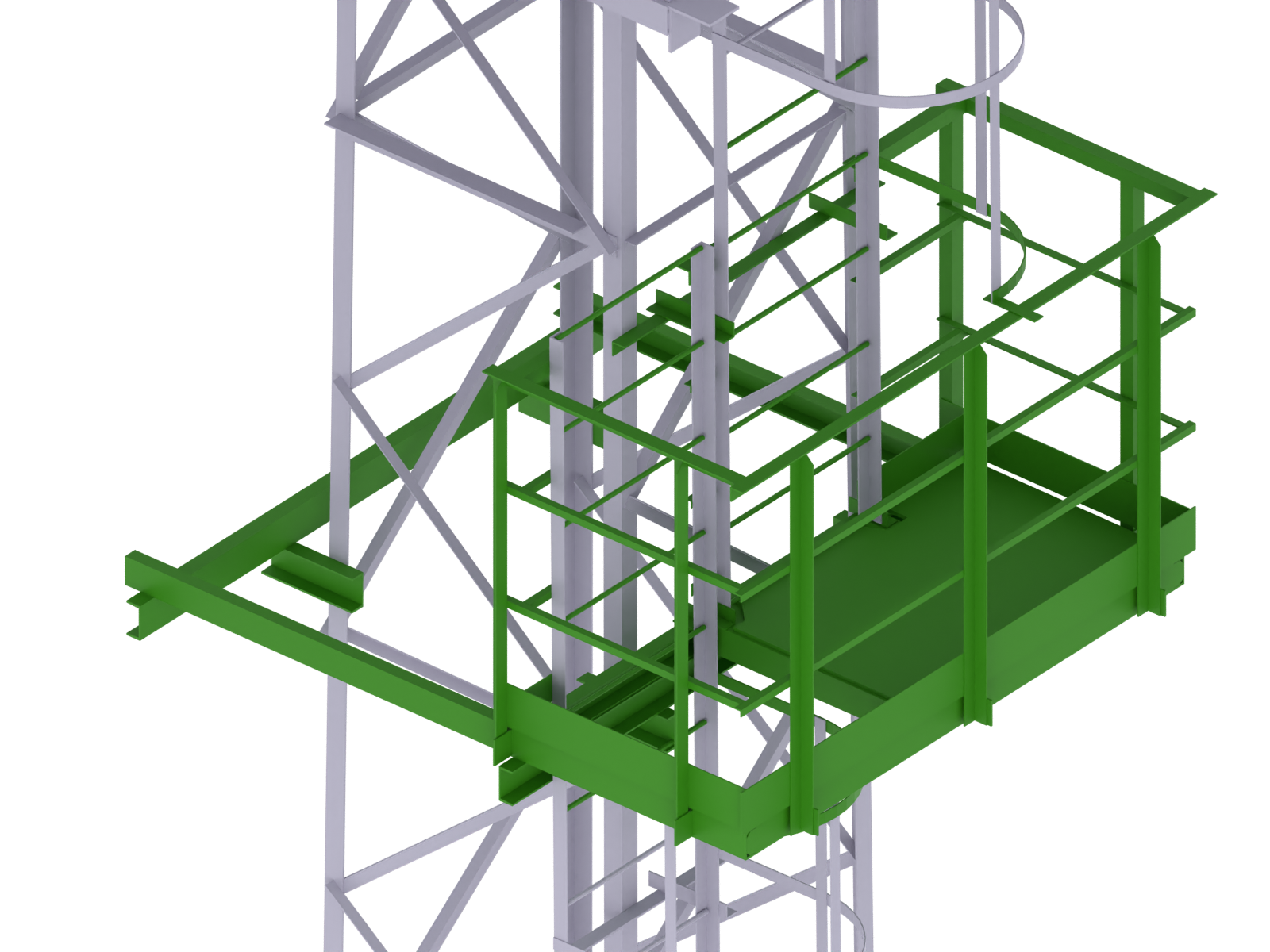

Промежуточные площадки отдыха
Промежуточные площадки для остановки и отдыха при подъеме. Количество и расположение зависят от высоты и исполнения мачты
На главную
Прожекторные мачты ПМС серии 3.407.9-172
Типовая прожекторная мачта для размещения осветительного оборудования и организации молниезащиты промышленных и инфраструктурных объектов

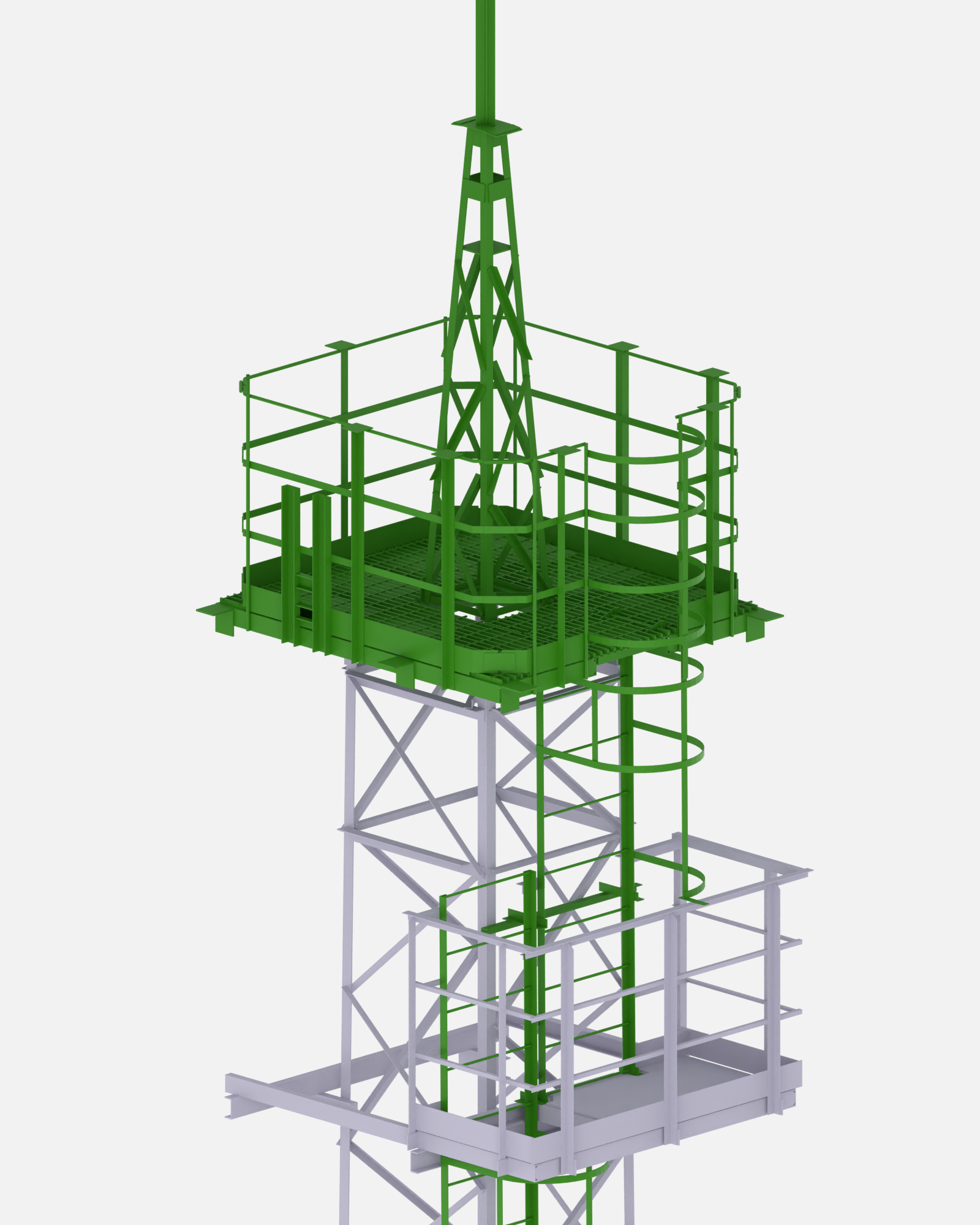

Рабочая площадка и ствол1 / 4
Основные характеристики
Высота рабочей площадки24 м
Полная высота с молниеприемником31,75 м
Размер по осям основания2,46 м
Масса конструкции≈ 2 663 кг*
* Расчетная масса с молниеприемником, без метизов, фундамента и осветительного оборудования
Стандартная комплектация
Состав поставки подтверждается в спецификации к заказу
- Металлоконструкция мачты
- Рабочая площадка с ограждением
- Лестница и элементы доступа
- Кронштейны для установки прожекторов
- Молниеприемник
Доступные опции
Опции можно сочетать. Состав и применимость подтверждаем для выбранной конструкции и фиксируем в спецификации к заказу
Горячее цинкование
Антикоррозионная защита стальных элементов методом горячего цинкования. Применимость и состав покрытия подтверждаем для выбранного исполнения
Осветительное оборудование
Прожекторы и электротехническое оснащение подбираем по задаче освещения. Количество приборов и их расположение определяет проект
Технические характеристики
Точные значения указываются в документации и предложении на выбранное исполнение
- Серия
- 3.407.9-172
- Модель
- ПМС-24
- Высота рабочей площадки
- 24 м
- Полная высота с молниеприемником
- 31,75 м
- Размер по осям основания
- 2,46 м
- Габариты прожекторной площадки
- 2,20 × 2,05 м
- Габарит верхней части ствола
- 1,08 м
- Масса конструкции
- ≈ 2 663 кг
- Антикоррозионная защита
- По выбранному исполнению
- Установка прожекторов
- По проекту освещения
Характеристики моделей
Прокрутите таблицу вправо, чтобы увидеть все характеристики
| Модель | Высота площадки, м | Полная высота с молниеприемником, м | Размер основания, м | Масса, кг* |
|---|---|---|---|---|
| ПМС-24 | 24 | 31,75 | 2,46 | ≈ 2 663 |
| ПМС-29,3 | 29,3 | 37,05 | 3,01 | ≈ 3 396 |
| ПМС-32,5 | 32,5 | 40,25 | 3,34 | ≈ 3 849 |
* ≈ — расчетная масса с молниеприемником, без метизов, фундамента и осветительного оборудования. Точное значение для выбранной комплектации укажем в предложении
[Индивидуальный подход]
Если типовое решение
не подходит
Передайте опросный лист или свое техническое задание — изучим требования и подготовим предложение под ваш объект
Опишите задачу
Расскажите, где будет установлена мачта и что нужно осветить или защитить
Передайте исходные данные
Заполните опросный лист или пришлите свое ТЗ, чертежи и сведения об объекте
Проработаем решение
Проверим требования объекта и определим подходящую серию и комплектацию
Получите предложение
Согласуем состав поставки, документацию, стоимость и сроки
Нужна доработка?
Заполните опросный лист или пришлите ТЗ — мы разберем требования и предложим подходящее решение
[ ПОСТАВКА ]
Поставка и подготовка
к монтажу
Комплект поставки
Состав комплекта фиксируем в спецификации к заказу. Перед отгрузкой проверяем комплектность и маркировку элементов
Доставка на объект
Подберем способ перевозки с учетом габаритов конструкции, адреса объекта и требований к разгрузке
Подготовка к монтажу
Передадим документацию и рекомендации, необходимые для подготовки площадки и организации монтажных работ
