Осветительные мачты МО серии 3.501.2-123
Осветительные мачты номинальной высотой 21, 28, 35 и 45 м. Конструкция состоит из четырехгранных сварных блоков с верхней прожекторной площадкой

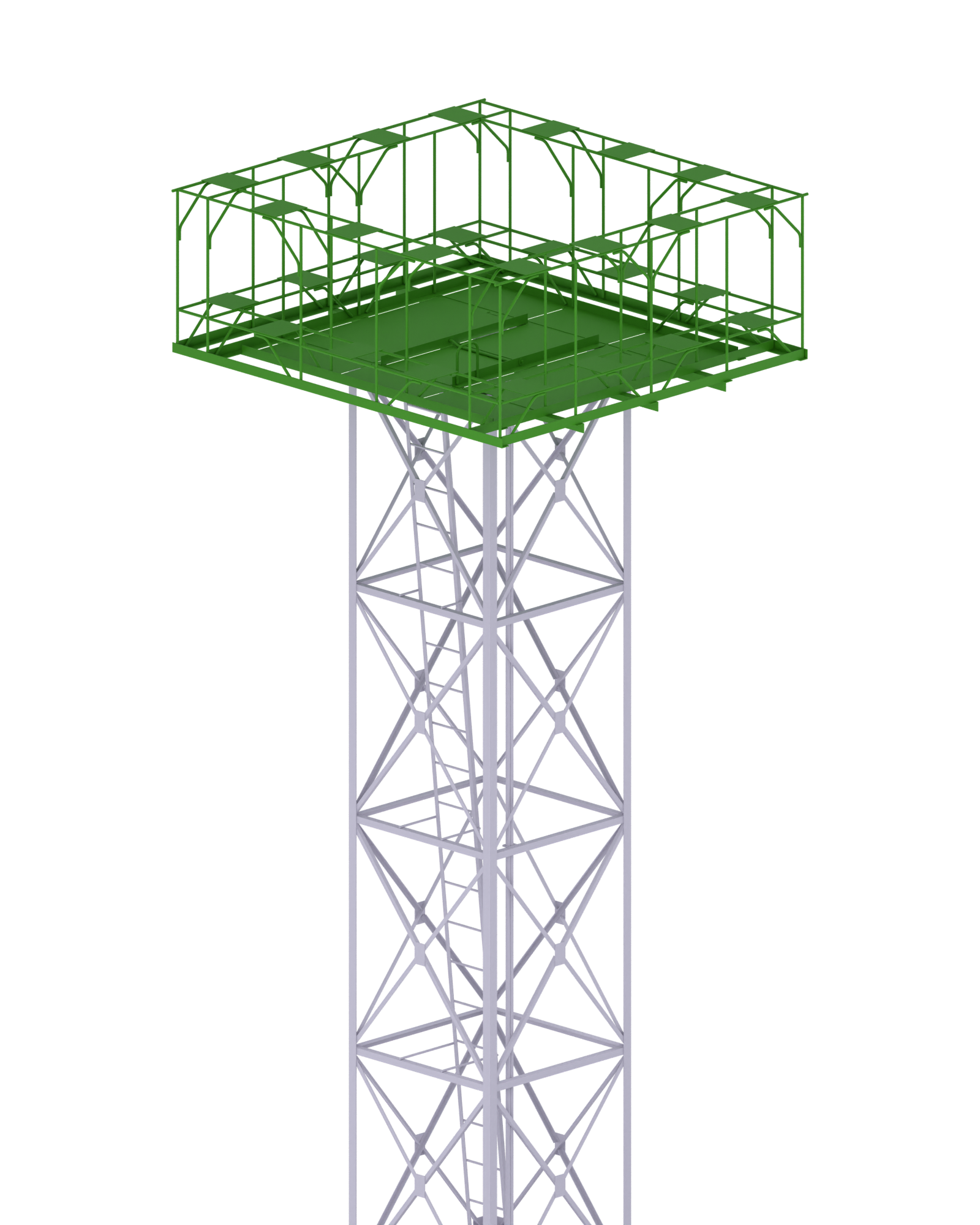

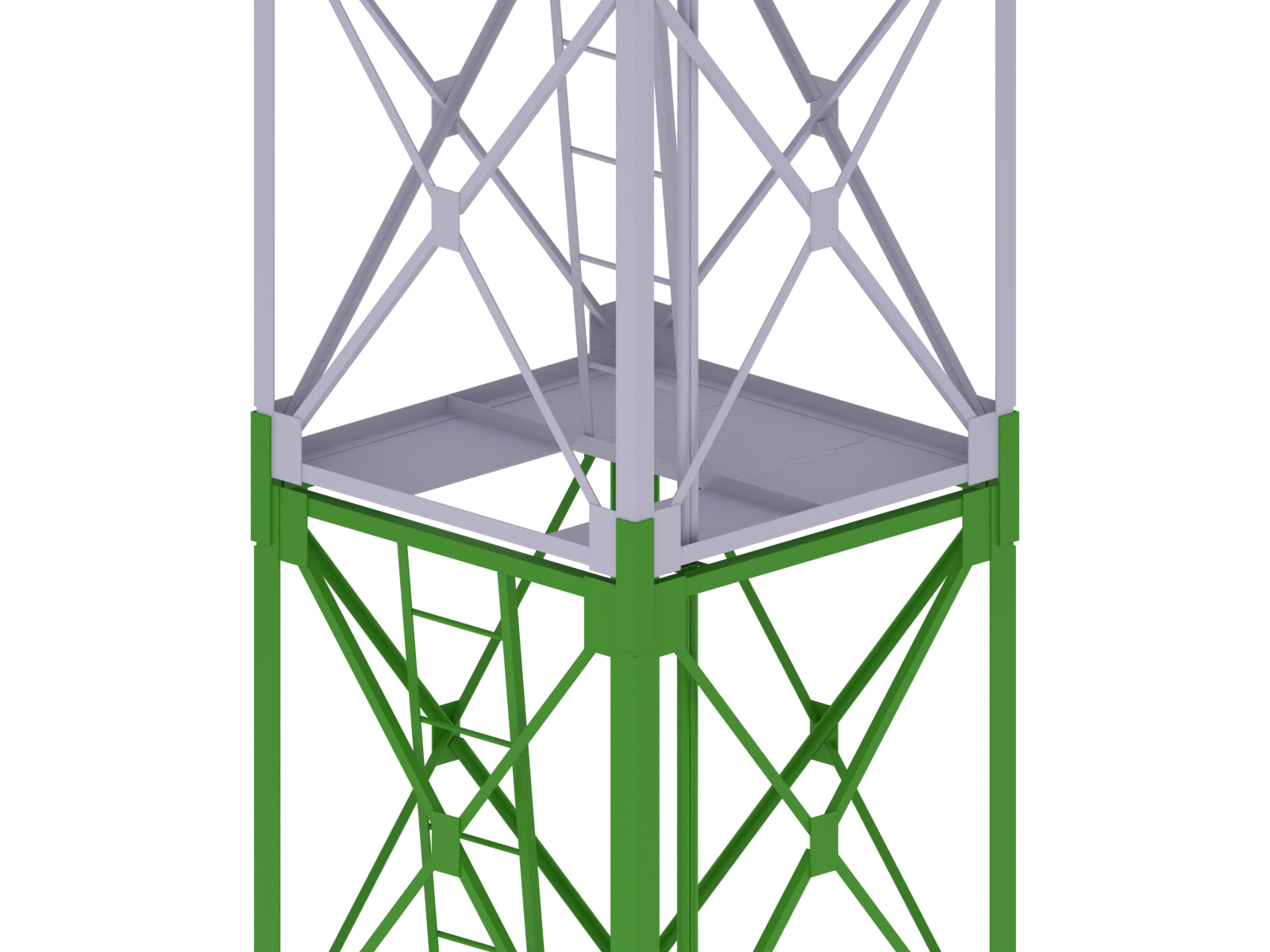

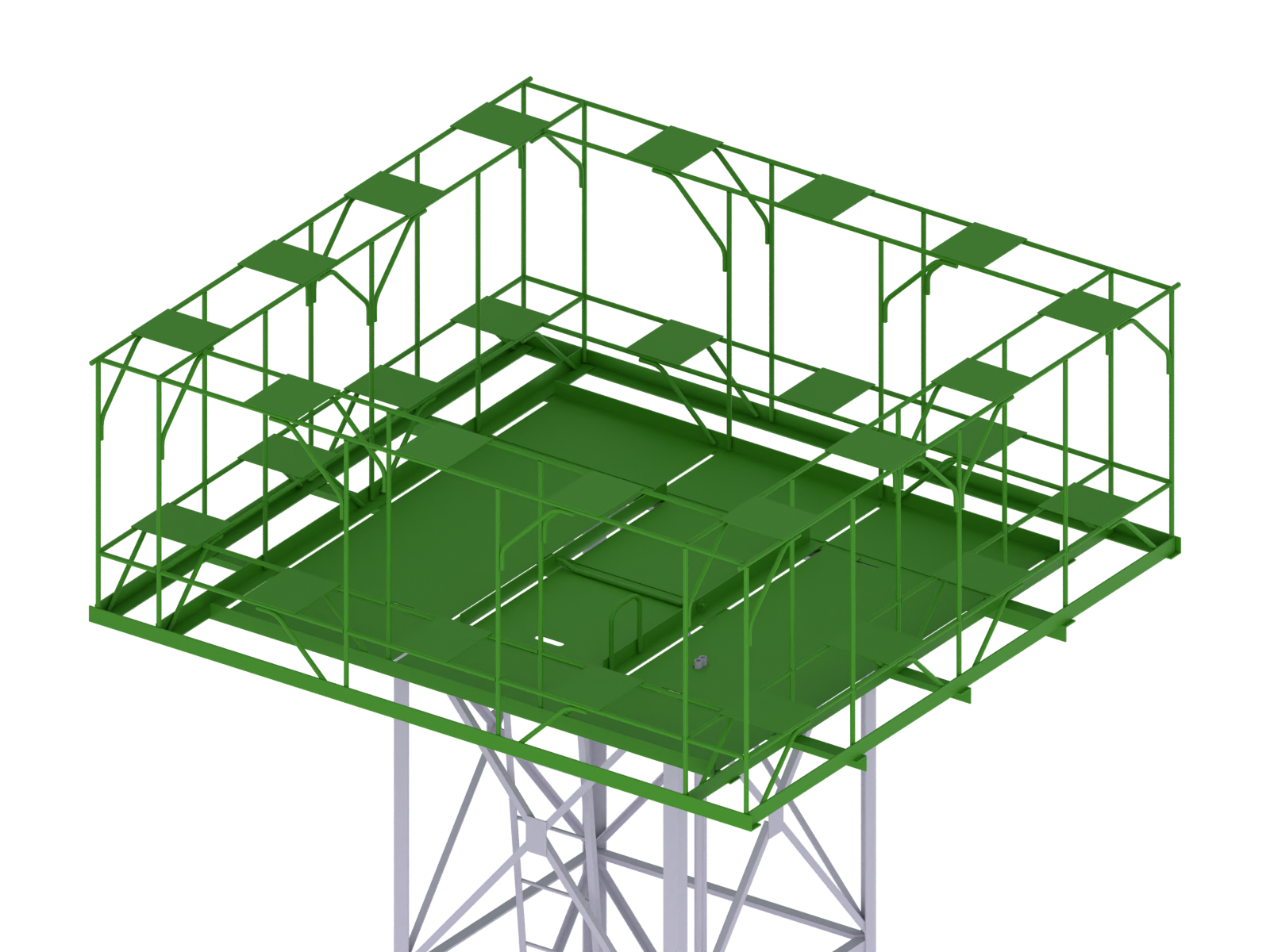

Рабочая площадка и ствол1 / 3
Основные характеристики
Номинальная высота мачты21 м
Полная высота с молниеприемником28,7 м *
Размер основания ствола1,40 × 1,40 м
Масса конструкции2,90–3,71 т*
* Масса зависит от комплектации и ветрового района. Точное значение укажем в предложении. Высота с молниеприемником — справочная
Стандартная комплектация
Состав поставки подтверждается в спецификации к заказу
- Блоки решетчатого ствола мачты
- Опорные узлы и стыковые элементы
- Прожекторная площадка выбранного типа
- Лестница и элементы доступа
Доступные опции
Опции можно сочетать. Состав и применимость подтверждаем для выбранной конструкции и фиксируем в спецификации к заказу
Молниеприемник
При необходимости молниезащиты высоту и узлы крепления молниеприемника определяем проектом
Осветительное оборудование
Прожекторы и электротехническое оснащение подбираем по задаче освещения. Количество приборов и их расположение определяет проект
Технические характеристики
Точные значения указываются в документации и предложении на выбранное исполнение
- Серия
- 3.501.2-123
- Модель
- МО-21
- Номинальная высота мачты
- 21 м
- Фактическая отметка рабочей площадки
- 20,4 м
- Полная высота с молниеприемником
- 28,7 м *
- Размер основания ствола
- 1,40 × 1,40 м
- Габариты прожекторной площадки
- —
- Габарит верхней части ствола
- —
- Масса конструкции
- 2,90–3,71 т
- Антикоррозионная защита
- По выбранному исполнению
- Установка прожекторов
- По проекту освещения
Масса по ветровым районам
Масса без опорных балок, фундамента и осветительного оборудования. Ветровые районы — по СНиП II-6-74
- I ветровой район
- 2 904кг
- II ветровой район
- 3 012кг
- III ветровой район
- 3 012кг
- IV ветровой район
- 3 188кг
- V ветровой район
- 3 383кг
- VI ветровой район
- 3 710кг
- VII ветровой район
- 3 710кг
Характеристики моделей
Прокрутите таблицу вправо, чтобы увидеть все характеристики
| Модель | Высота площадки, м | Полная высота с молниеприемником, м | Размер основания, м | Масса, кг* |
|---|---|---|---|---|
| МО-21 | 20,4 | — | 1,40 × 1,40 | 2 904,4–3 710 |
| МО-28 | 27,2 | — | 1,40 × 1,40 | 3 592,3–5 362,1 |
| МО-35 | 34 | — | 1,40 × 1,40 | 6 470,4–14 070,4 |
| МО-45 | 43,2 | — | 2,60 × 2,60 | 8 783,5–19 182,1 |
* Диапазон массы приведен для ветровых районов I–VII по СНиП II-6-74, без опорных балок, фундамента и осветительного оборудования. Точное значение для выбранной комплектации укажем в предложении
[Индивидуальный подход]
Если типовое решение
не подходит
Передайте опросный лист или свое техническое задание — изучим требования и подготовим предложение под ваш объект
Опишите задачу
Расскажите, где будет установлена мачта и что нужно осветить или защитить
Передайте исходные данные
Заполните опросный лист или пришлите свое ТЗ, чертежи и сведения об объекте
Проработаем решение
Проверим требования объекта и определим подходящую серию и комплектацию
Получите предложение
Согласуем состав поставки, документацию, стоимость и сроки
Нужна доработка МО?
Заполните опросный лист или пришлите ТЗ — мы разберем требования и предложим подходящее решение
[ ПОСТАВКА ]
Поставка и подготовка
к монтажу
Комплект поставки
Состав комплекта фиксируем в спецификации к заказу. Перед отгрузкой проверяем комплектность и маркировку элементов
Доставка на объект
Подберем способ перевозки с учетом габаритов конструкции, адреса объекта и требований к разгрузке
Подготовка к монтажу
Передадим документацию и рекомендации, необходимые для подготовки площадки и организации монтажных работ
